加工中心加工圓形工件快速校正找圓心的方法

? ? 第一步把操作改為手動或手輪模式，再把刀柄裝入主軸上，刀柄螺母手工鎖緊防止校圓刀柄轉動時脫落。

? ? 第二步調整磁力表座，把磁力表座旋鈕朝下，水平磁力面與刀柄外圓夾角處端面進行磁力固定，V型磁力面與刀柄外圓進行磁力固定，然后檢查表座是否固定牢固防止校正時表座擺動。

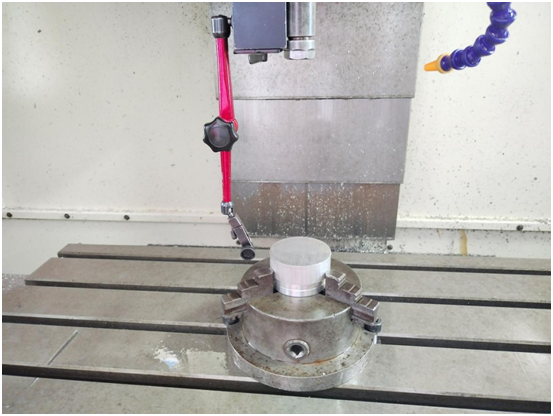

? ? 第三步表座固定桿松開接近圓型毛坯輕微鎖緊，進行轉動粗校整（注意轉動時不要手碰表座，用手指扣動刀柄與主軸的固定U型槽位置，防止轉動過程中表座移動，產生校正誤差較大）。

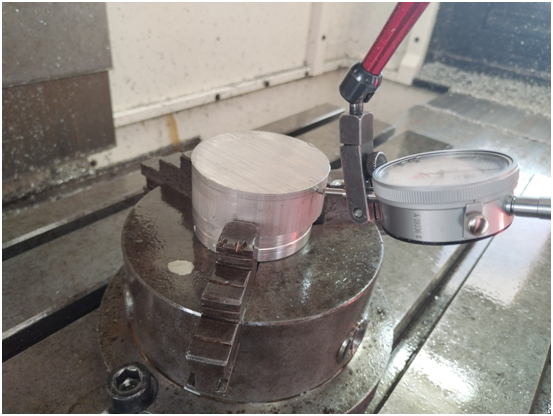

? ? 第四步粗校正過后Z軸抬起一定的高度，裝上百分表后，表座固定桿松開百分表大概傾斜45°左右，因防止百分表或表座固定桿與卡爪發生干涉，避免出現百分表的損壞現象，然后鎖緊表座固定桿以及百分表，進行檢查確認各項部件是否能夠進行打表校正。

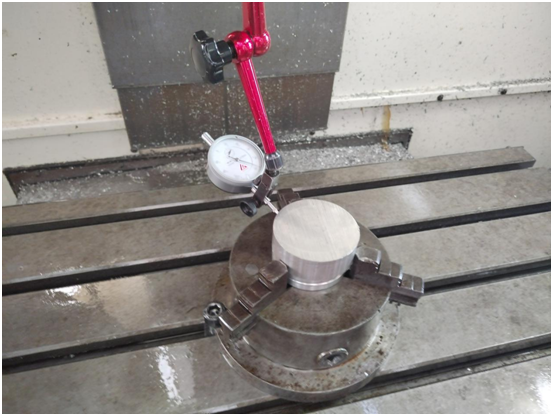

? ? 第五步轉動主軸精校正X Y軸坐標圓心位置（轉動時注意事項與第三步注意事項一致）。

這樣在我們?cè)诩庸ぶ行纳蠄A形工件的圓心就校正好了
